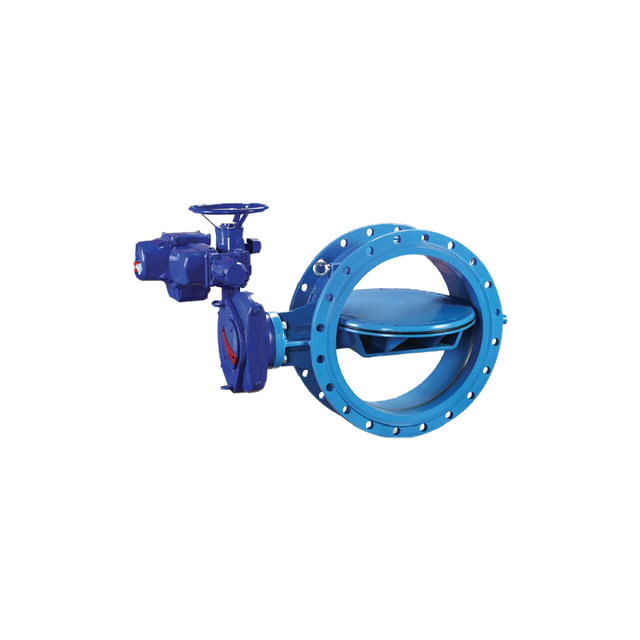

沃茨閥門BFTX系列屯劫型法蘭式偏心蝶閥

　　一、產品概述 硬密封偏心蝶閥采用先進的三維偏心結構，閥座和閥板密封面采用多層次金屬密封結構，具有良好的雙向密封性和優良的耐腐蝕性。閥軸兩端增加彈性補償結構，使閥門在高溫狀態下扔具有與常溫時相同的密封性能。本蝶閥操作扭矩輕、使用壽命長，廣泛應用于冶金電力、石油化工、空氣、煤氣、可燃?xì)怏w，以及給排水、制藥、食品等介質工業管網中，作調節流量和截?cái)嗔黧w使用。

　　二、產品特點

　　三維偏心結構，開啟密封即分離，關閉接觸即密封

　　蝶板密封圈采用軟硬層疊式不銹鋼片和柔性石墨板，使其具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫工況下，均具有優良的密封性

　　具有雙向密封功能，因密封面錐角小于密封材料的摩擦角，蝶板關到密封位置時立即實現自鎖，并能承受一定的反向壓力沖擊

　　閥體密封面采用堆焊硬質合金或不銹鋼，密封面強度高、硬度好、耐磨損，使用壽命長

　　密封圈由壓板壓在蝶板上，易于安裝、調節和更換

　　防火結構。全金屬結構本身具有火災安全的特征

　　操作靈活、省力、方便、可靠，連接方式有法蘭、對夾、對焊、凸耳對夾

　　即可用于截?cái)嘟橘|(zhì)，也可任意調節流量

　　三、采用標準

　　四、性能參數

　　五、零部件可選材料

　　六、外形尺寸圖

　　七、安裝注意事項1、安裝使用前仔細核對閥門材質、型號是否符合管道使用要求，核實后進行清潔處理。未安裝使用的閥門應存放在干燥的室內；保管較長時間的閥門，要有防潮、防銹的措施。

　　2、根據介質流動方向進行安裝，優先考慮臥室安裝。

　　3、本蝶閥與管道之間需加裝密封墊，螺栓連接安裝時，應按對角線方向多次擰緊，不得單件一次性擰緊，以防螺栓受力不均而造成法蘭連接處泄漏。

　　4、蝶閥安裝時，應以蝶板處于關閉位置為宜，防止雜物進入閥腔搓傷密封面。

　　5、使用對焊法蘭或蝶閥專用法蘭。如果采用平焊法蘭時，必須要求法蘭內孔與墊圈內孔一樣大，以保證墊圈有效密封面。

　　6、電動蝶閥出廠時已將控制機構的啟閉行程調好。為防止電源相序錯誤，用戶次接通電源前，要先手動開啟閥門至中間位置，通電后確定閥門啟閉方向與電機控制方向是否一致。如不一致，及時調整相序，使其一致。

　　7、閥門使用前，應充分清掃管道內焊渣雜物后，方可正式投入使用。
