FT12 鑄鐵材質浮球/孔蒸汽疏水閥應用于高排量場合

斯派莎克FT12疏水閥是一種比較獨特的蒸汽疏水閥,它有一個固定孔可以 在壓差4bar以下時排放大量冷凝水。除此以外,它內部有 浮球機構可以處理不同量的冷凝水。并根據最小排量選擇 相應的排放孔以避免浪費蒸汽。

部分產品和服務只在特定地區提供.

斯派莎克FT12疏水閥簡介

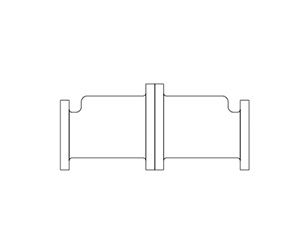

斯派莎克FT12疏水閥為鑄鐵材質,口徑DN150(6"),法蘭連接。主要應用 于低壓差,高負荷的制糖工業系統。

斯派莎克FT12疏水閥選型

FT12疏水閥有固定孔與浮球機構相結合的裝置。因此有最小流量以確保蒸汽不會泄漏。最小排量為排量圖中所示最大熱態冷凝水排量的百分?jǐn)?shù)。

例:應用中壓差3bar時最大冷凝水排量為85000k g/h,最 小排量為57000k g/h。B,C或D型均能通過最大排量。但 B型的最小排量為49000k g/h,C型和D型的最小排量則分 別為62000k g/h和85000k g/h。因此,此例中選擇FT12-B,最小排量為49000kg/h。

斯派莎克FT12疏水閥安全信息、安裝和維修

詳細信息請參考隨產品提供的安裝維修指南(IM-P084-02)。 注:疏水閥應水平安裝在合適的位置,典型的安裝如左圖 所示,前后安裝合適的截止閥。便于維修或更換。

警告:閥體/閥蓋墊片包含一個不銹鋼支撐環,請小心取 放,以免受傷。

斯派莎克FT12疏水閥工作

疏水閥的正確選型是確保設備冷凝水排放的重要因素。選 型詳見上文有關部分。

固定孔(A,B,C,D四種)可在給定的壓差下通過一定的冷 凝水量,但負荷必須是連續的。如果冷凝水量高于圖示中 的最大值,則一個單獨的浮球機構可以提供額外的排量。 因此,應正確選型確保設備的冷凝水量是在圖示的最大值 與最小值之間。
